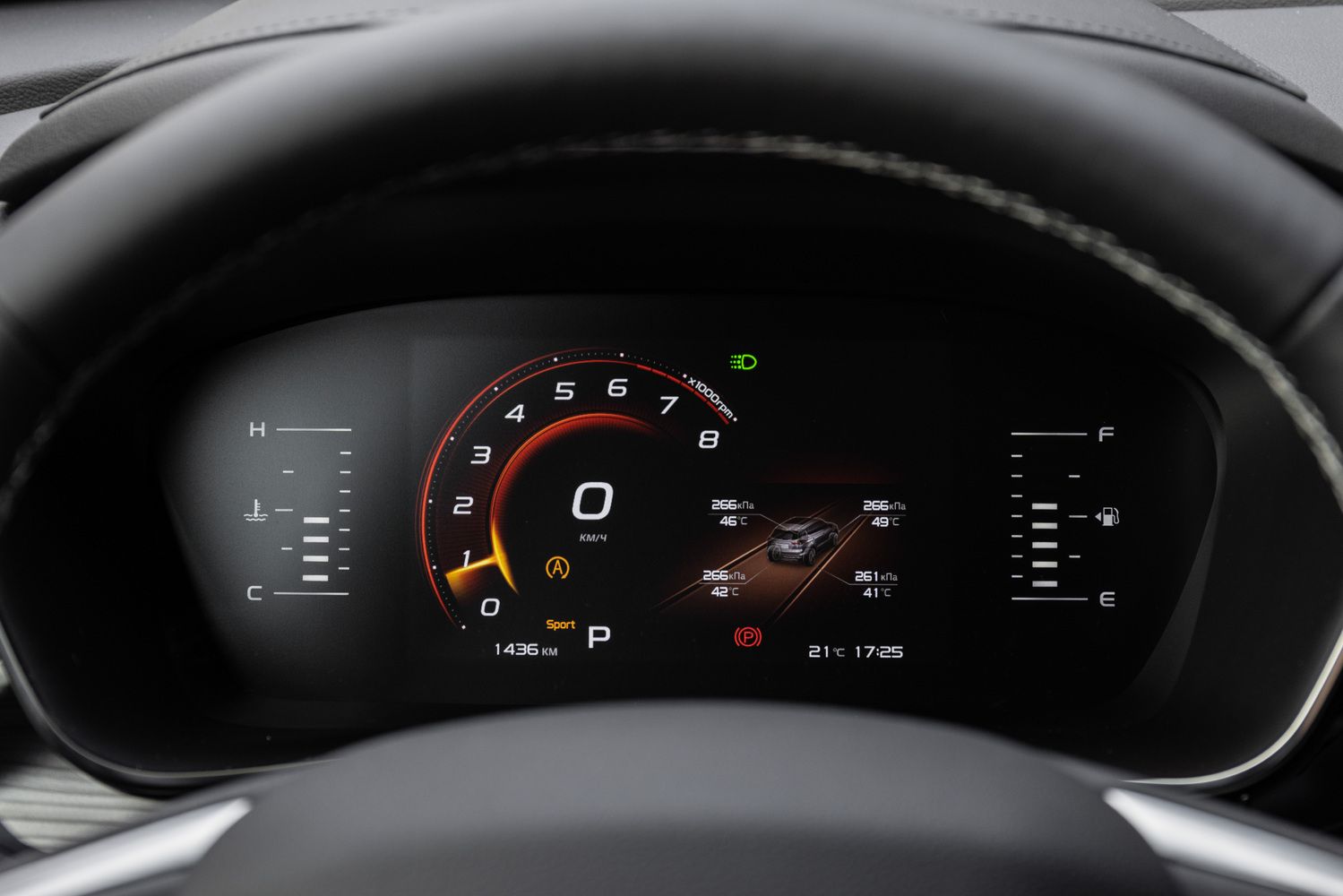

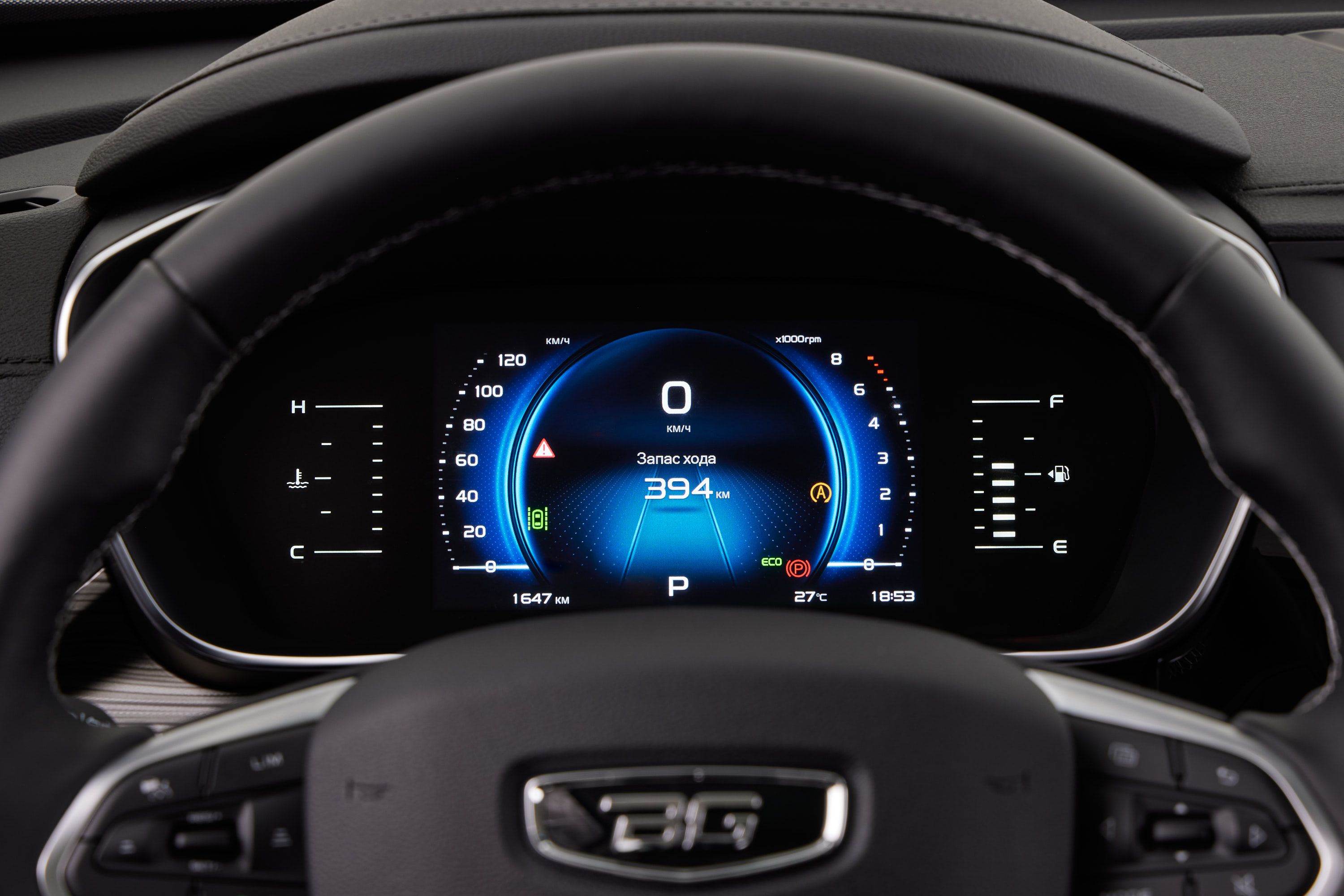

На приборной панели современного автомобиля могут появляться самые разные значки. Это связано с большим количеством систем и необходимостью оповещать водителя о неисправности каждой из них. Надписи в этом случае отвлекали бы человека от дороги, а компактные пиктограммы позволяют лаконично сообщить о статусе системы и критичности проблемы. Разобраться в многообразии значков непросто. В этой статье на примере Belgee X70 мы разберем, какими они могут быть. Также рассмотрим, какие дополнительные изображения применяются в гибридах и электромобилях (такие автомобили пока не представлены в линейке продукции Belgee).
Содержание
Зачем нужны значки на приборной панели
Пиктограммы на приборке помогают привлечь внимание водителя и сообщить ему о работе систем или неисправности в них. Чтобы сразу отражать уровень опасности, они окрашены в разные цвета.
Зеленые и синие просто отражают статус работы тех или иных приборов.
Желтые свидетельствуют о наличии проблем, которые требуют решения в ближайшей перспективе, но не мешают пользоваться автомобилем прямо сейчас.
Красные говорят о наличии серьезных проблем, которыми нужно заняться немедленно: не начинать движение или остановиться и вызвать эвакуатор.
Общая классификация значков
Все имеющиеся на приборной панели значки можно разделить на 3 группы в зависимости того, какой смысл они несут.
-
Информационные. Пиктограммы, отражающие статус работы приборов и систем. Они окрашены в зеленый или синий цвет и не свидетельствуют о наличии поломок. Например, подсвеченное синим изображение лампы с исходящими из нее параллельными прямыми линиями говорит о включенном дальнем свете.
-
Предупреждающие. Это значки желтого или оранжевого цвета, которые говорят о наличии проблем или высокой вероятности поломки. Водителю необязательно сразу отправляться на СТО, но желательно сделать это в ближайшее время, чтобы избежать серьезных последствий. К этой категории относятся пиктограммы подходящего к концу топлива или неисправности системы ABS/EBD.
-
Критической важности. Значки, которые нельзя игнорировать, потому что они говорят о наличии серьезной неисправности. Когда на приборной панели появляется пиктограмма красного цвета, нужно остановиться и вызвать эвакуатор или немедленно отправиться на СТО, если состояние автомобиля позволяет это сделать.
Значения всех знаков, которые могут появиться на приборке, отражены в руководстве по эксплуатации. К каждому изображению дается расшифровка. Также в этом документе приводится фото с отображением, где находится каждая пиктограмма.
Значки, связанные с системами автомобиля
Все эти пиктограммы относятся к крупным системам и узлам машины. На них обязательно нужно обращать внимание, потому что в этой категории практически нет информационных значков.
Двигатель, коробка передач и другие узлы
Контрольная лампа неисправности системы снижения токсичности выбросов. Загорается желтым во время движения только в случае наличия неисправности.
Контрольная лампа системы двигателя. Загорается желтым на 1-2 секунды при включении двигателя, затем гаснет. Если загорается во время движения, значит, возникли проблемы в электронной системе управления двигателем.
Контрольная лампа высокой температуры охлаждающей жидкости. Загорается красным при включении зажигания, потом гаснет. Горит постоянно, если критически повысилась температура в охлаждающей системе. Необходимо остановить автомобиль и выключить двигатель.
Контрольная лампа низкого давления моторного масла. Ненадолго загорается красным цветом при пуске двигателя, затем гаснет. Если иконка не пропадает, значит, в двигателе мало масла или оно вытекает. Нужно обратиться на СТО.
Контрольная лампа неисправности коробки передач. Загорается желтым, если есть небольшие неисправности. Горит красным, если есть серьезная проблема.
Контрольная лампа неисправности системы полного привода. Загорается желтым, если полный привод не может работать корректно.
Топливная система
Контрольная лампа низкого уровня топлива. Загорается желтым, когда бензина в баке слишком мало.
Электросистема
Контрольная лампа неисправности системы зарядки аккумуляторной батареи. Загорается желтым на 1-2 секунды при включении зажигания, затем гаснет. Если активируется во время движения, значит, АКБ не получает питания от генератора. Нужно проверить оборудование.
Индикатор состояния системы запуска/остановки. Светится зеленым, если система работает в нормальном режиме. Загорается желтым, если обнаружилась неисправность. Погасает, если система запуска/остановки отключена. Это обозначение предусмотрено в Belgee X70 в комплектациях с «мягким гибридом».
Тормозная система
Контрольная лампа тормозной системы. Во время запуска двигателя загорается красным и гаснет через несколько секунд. Если лампа не отключилась, значит, в тормозной системе слишком низкое давление. Движение с такой неисправностью опасно для жизни.
Сигнальные лампы ABS и EBD. Загораются желтым при включении зажигания, затем гаснут. Если загорается только ABS/EBD, но не горит лампа тормозной системы, то проблема только в ABS/EBD, и торможение будет происходить в обычном режиме, но без предотвращения блокировки. Если горят сразу все эти значки, есть серьезная неисправность, поэтому необходимо как можно быстрее остановиться и вызвать эвакуатор.
Контрольная лампа EPB. Сигнал электрического стояночного тормоза загорается желтым при неисправности системы.
Контрольная лампа стояночного тормоза. При включении зажигания активируется на 1-2 секунды и горит зеленым, затем гаснет. Если продолжает гореть зеленым, значит, EPB включен. Если лампочка становится красной, система неисправна.
Индикатор системы AVH. При работе AUTOHOLD горит зеленым. Если система неисправна, цвет меняется на красный.
Значки, связанные с безопасностью
В этой категории встречаются как информационные, так и другие виды пиктограмм. При этом все они требуют повышенного внимания, потому что относятся к системам безопасности и напрямую влияют на предотвращение ДТП.
Контрольная лампа системы подушек безопасности. На короткое время загорается красным при старте двигателя, затем гаснет. Если лампочка активна постоянно, в системе есть неисправность, надо обратиться на СТО.
Контрольная лампа ремня безопасности. Горит красным при включенном зажигании, если у водителя или переднего/заднего пассажира не пристегнут ремень безопасности.
Контрольная лампа ESC. Горит желтым в течение 1-2 секунд при включении зажигания. Если она мигает во время движения, система ESC работает. Постоянно активная лампа говорит о наличии неисправности и необходимости ремонта.
Индикатор отключения системы ESC. Лампа горит желтым только тогда, когда электронный контроль устойчивости выключен.
Контрольная лампа TPMS. Желтая пиктограмма горит 1-2 секунды, когда включается зажигание. Если она активна постоянно, значит, датчик зафиксировал, что давление в шинах отклоняется от нормы.
Контрольная лампа неисправности AEB. Загорается красным, когда система автономного экстренного торможения вышла из строя.
Индикатор отключения системы AEB. Желтая пиктограмма, которая горит, когда AEB не работает.
Значки световых приборов
Информационные пиктограммы, которые говорят о работе фар, огней и фонарей.
Индикатор указателя левого поворота. Зеленая лампочка мигает, когда включен поворотник.
Индикатор указателя правого поворота. Лампочка мигает зеленым, когда включен поворотник.
Индикатор дальнего света. Светится синим/голубым, когда включен дальний свет.
Индикатор включения задних противотуманных фонарей. Светится желтым во время работы задних противотуманок.
Индикатор включения дневных ходовых огней. Зеленый сигнал говорит о том, что сейчас работают ходовые огни.
Контрольная лампа включения габаритных фонарей. Горит зеленым, когда работают габаритные фонари.
Индикатор системы IHBC. Горит белым, когда интеллектуальная система управления дальним светом активна. Горит красным, когда IHBC неисправна.
Значки систем помощи водителю
Большая часть индикаторов говорит о работе систем. Как правило, они могут светиться сразу несколькими цветами в зависимости от ситуации.
Контрольная лампа EPS. Желтый сигнал, который загорается на короткое время при пуске двигателя. Если лампа активна постоянно, электрический усилитель руля неисправен.
Индикатор системы HDC. Значок системы помощи при движении на спуске постоянно горит зеленым, когда она активна. Красным — при неисправности.
Контрольная лампа круиз-контроля. Зеленый значок загорается, когда активирован круиз-контроль.
Индикатор системы ACC. Когда адаптивный круиз-контроль выключен, но включен обычный круиз-контроль, лампочка горит серым. Если система работает, то цвет иконки будет зеленым.
Контрольная лампа неисправности ACC. Красная пиктограмма означает, что есть проблемы с адаптивным круиз-контролем. Нужно обратиться на СТО.
Контрольная лампа LKA. Зеленый значок горит, когда система контроля полосы работает. Если цвет меняется на красный, значит, возникла неисправность.
Индикатор системы ICC (интеллектуальный пилот). Интеллектуальный круиз-контроль работает нормально, когда значок горит зеленым. Смена цвета на красный означает наличие неисправности.
Индикатор режима движения по бездорожью. Желтая лампочка горит, когда активирован данный режим.
Индикатор экономичного режима. Зеленый значок.
Индикатор спортивного режима. Желтый значок.
Значки для авто с гибридными и электрическими двигателями
В Geely X70 таких значков нет, потому что эта модель не является гибридом или электромобилем.
Система автоматического управления скольжением. Присутствует только в гибридах и говорит о работе AGC.
Низкий уровень заряда аккумулятора. Необходимо зарядить батарею.
Индикатор повышенной температуры. Батарея перегрелась, нужно дать ей остыть и приехать на СТО, чтобы проверить ее состояние.
Экономичный режим. Автомобиль работает в режиме низкого потребления заряда аккумулятора.
Электрический режим. Гибридный автомобиль в данный момент работает только на тяге электромотора.
General Electric Issue. Неисправность в электрической системе автомобиля. Нужно отправиться на СТО для уточнения источника проблемы.
Необходимость зарядки. Значок, который используется только в полностью электрических автомобилях. Аналогичен сигнальной лампочке о низком запасе топлива.
Ограниченная мощность. Из-за неисправности снизились динамические характеристики автомобиля.
Система рекуперативного торможения. Означает, что RBS работает в данный момент.
Система звукового оповещения. В полностью электрических автомобилях используются дополнительные средства для оповещения пешеходов, потому что электрокары бесшумные. Если система не работает, загорается сигнальный индикатор.
Заключение
В современных автомобилях большое количество систем, которые улучшают производительность, обеспечивают повышенную безопасность, помогают водителю.
Водителя нужно лаконично и понятно извещать о работе систем и неполадках в них. Для этого используются специальные значки на приборной панели.
В машине могут быть информационные, предупреждающие и критические значки в зависимости от их смысла.
Некоторые пиктограммы могут менять свой цвет, если система работает нормально или неисправна.
Расшифровку всех значков автомобиля можно посмотреть в руководстве по эксплуатации.
